消毒设备

（一）缓释消毒器

1、概述

缓释消毒器采用压力水流经固体的次氯酸钙、三氯异氰脲酸等片消毒片，消毒片微溶于水，随水流投入到需要消毒的水体中进行接触杀菌消毒，本产品尤其适用于无电环境下的加氯消毒。

2、工艺流程

采用三氯异氰脲酸或次氯酸钙饼片消毒，经消毒后的饮用水出厂水达到《生活饮用水卫生标准》（GB5749-2006），余氯大于0.5mg/l。

3、机构示意图

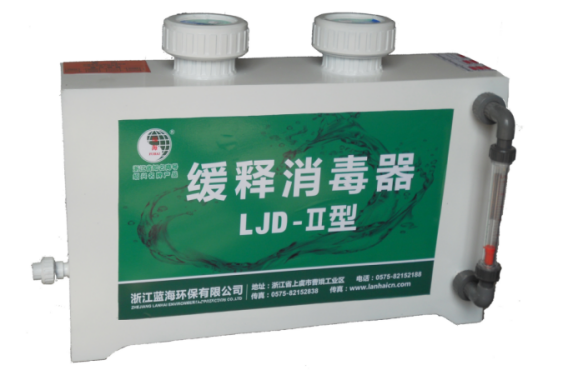

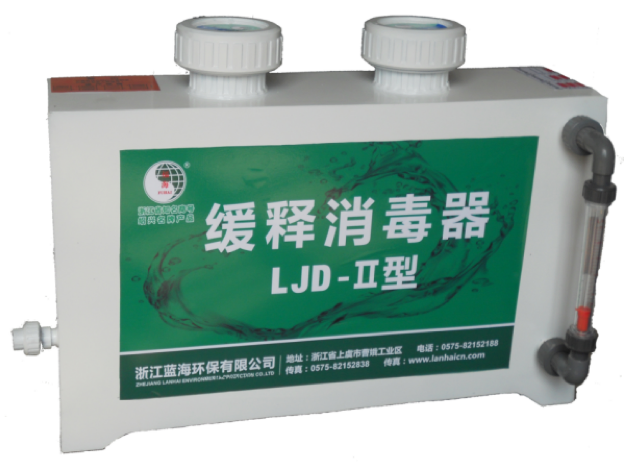

产品外形图

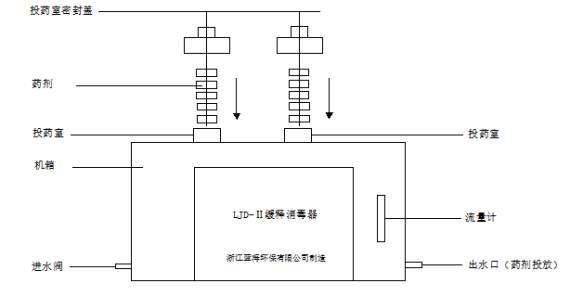

产品结构示意图

进水管通径φ25mm；阀门压力≥1.6 Mpa；工作水压力≤0.25Mpa，如超出额定水压必须前置减压阀；投药量≤4000g；材质为聚氯乙烯板材，板材厚度≥6mm；进水流量根据出水余氯调节阀门的开度。

4、安装操作

1、进水口、街接动力水、水压要求0.25Mpa以下，如超出额定水压，必须

前置减压阀。

2、出水口（消毒混合液）直接接入需消毒的水体。

3、投加药剂（氯片）时，拧开缓释消毒器顶的螺旋盖，加入所需定量药剂，后拧紧盖子密封。

4、逐步打开进水阀从小到大调整至出水所需的流量。

5、余氯监测，使用余氯仪或试纸监测出厂水余氯，可根据结果，调整加药量。一天后监测管网末稍余氯，如达不到标准要求，则调整相应的溶药水阀门。

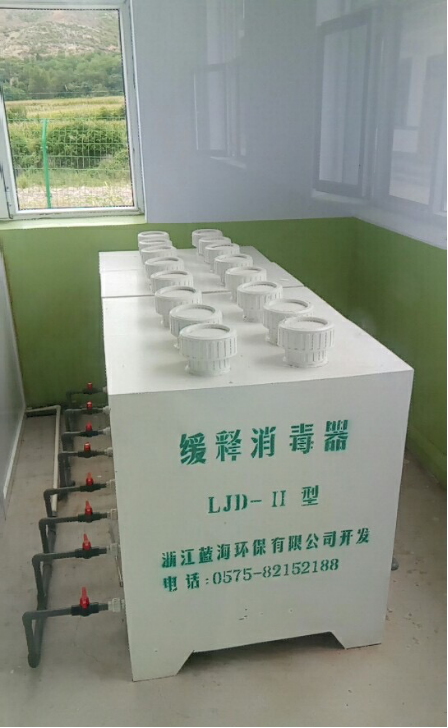

5、工程实例
